ZCQ型自吸磁力泵

虹興泵業

您當前的位置： 首頁　>>　 水泵中心　>>　 自吸泵

自吸泵系列

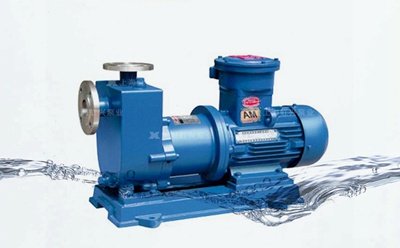

什么是 ZCQ型自吸磁力泵

ZCQ型自吸磁力傳動離心泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的產品，設計合理，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的水平．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．

電話咨詢
  • 產品介紹
  • 性能參數
  • 適用范圍
  • 安裝尺寸圖
  • 文檔下載

產品概述

ZCQ型自吸磁力傳動離心泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的水平．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．

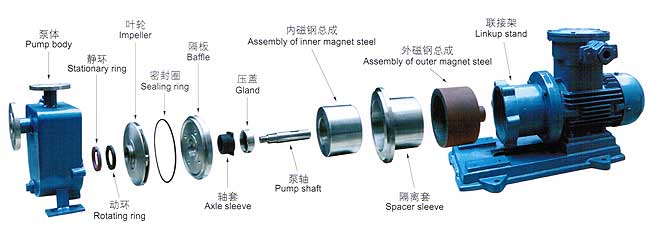

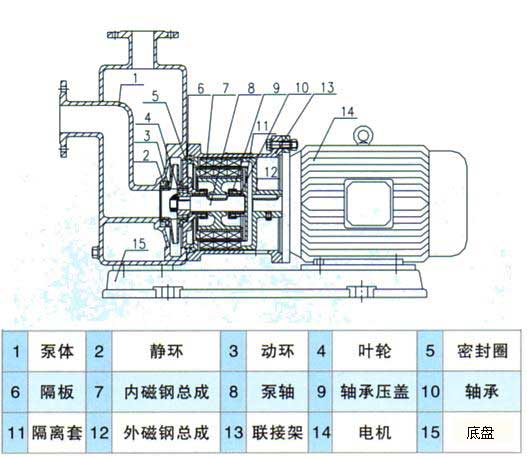

工作原理

本泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。

技術參數

流量：3-50m3/h
揚程：12-50m
電機功率：0.37-15kW
使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)
材質:1Cr18Ni9Ti (可定制304.316.316L材質)

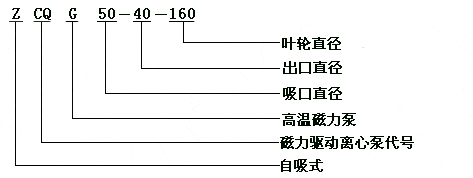

型號意義

型 號 口徑 揚程
m		 流量
L/min		 電機功率
KW		 轉速
r/min		 電壓
V		 自吸性能
m/3分
進口
mm		 出口
mm
ZCQ25-20-115 25 20 15 110 1.1 2900 380 4
ZCQ32-25-115 32 25 15 110 1.1 2900 380 4
ZCQ32-25-145 32 25 25 110 1.1 2900 380 4
ZCQ40-32-132 40 32 20 180 2.2 2900 380 4
ZCQ40-32-160 40 32 32 180 4 2900 380 4
ZCQ50-40-145 50 40 25 240 4 2900 380 4
ZCQ50-40-160 50 40 32 220 4 2900 380 4
ZCQ65-50-145 65 50 25 280 5.5 2900 380 4
ZCQ65-50-160 65 50 32 450 7.5 2900 380 4
ZCQ80-65-125 80 65 20 800 7.5 2900 380 4
ZCQ80-65-160 80 65 32 800 15 2900 380 4
ZCQ100-80-160 100 80 32 1500 22 2900 380 4
注：泵體材質不銹鋼(1Cr18Ni9Ti)

可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想．

1.開箱后檢查泵銘牌，校對ZCQ型自吸式磁力驅動泵主要參數是否與使用要求相符。
2.自吸泵應水平安裝，泵體不得承受管路重量。

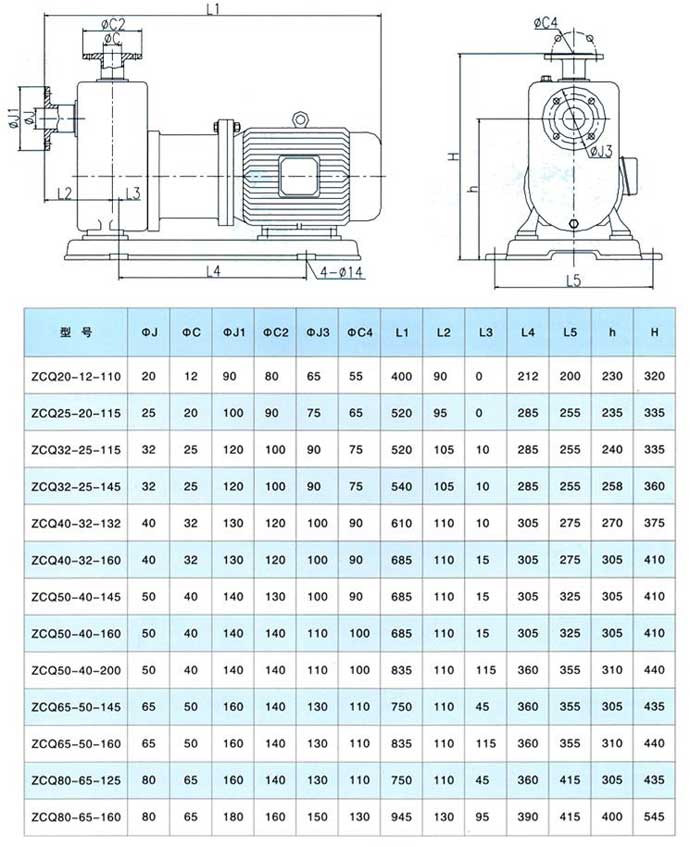

3.泵與管路應保持良好的密封。 ZCQ型自吸式磁力泵（安裝尺寸） 本數據僅供參考。
