ZCQF型四氟自吸磁力泵

磁力泵系列

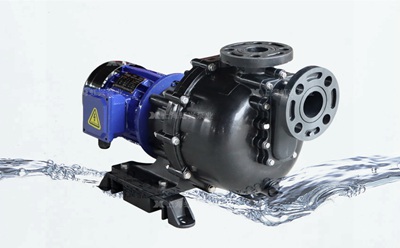

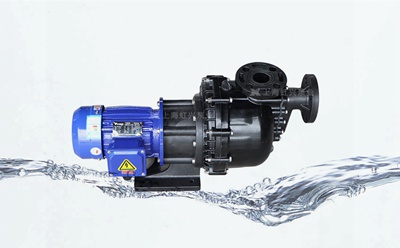

什么是 ZCQF型四氟自吸磁力泵

ZCQF型自吸磁力驅動泵（簡稱磁力自吸泵）是將永磁聯軸器的工作原理用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點。

更多視頻

產品介紹
性能參數
適用范圍

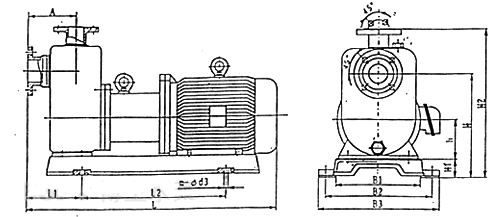

安裝尺寸圖
文檔下載

產品概述：

ZCQF型自吸磁力驅動泵（簡稱磁力自吸泵）是將永磁聯軸器的工作原理用于離心泵的產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點。

產品特點：

磁力自吸泵以靜密封取代動密封，使泵的過流部件處于密封狀態，解決了其它泵的機械密封無法避免的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，高強度的增強聚丙稀、四氟合金、氮化硅，碳石墨，鋼玉陶磁，作為制造材料，并采用不銹鋼的連接架，為客戶解決了老為環境空氣腐蝕而經常更換聯接架而煩惱。
即有CQF型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，具備了自吸性能好，自吸時間短，效率高，并能在無液的情況下而空載運轉，自吸高度4米，因此它具有良好的抗腐蝕性能，并可以使輸送介質免受污染。

型號	流量	楊程	效率	汽蝕余量	進口X出口	自吸		轉速	功率	重量
	m3/h	m	%	m	mm	高度m	時間s	r/min	kw	Kg
ZCQF25-25-125	1.5	19	10	3	25x25	1	180	2900	2.2	65
	3.6	18	20
	6	16	30
ZCQF40-32-125	5	22	35	3	40x32	1	180	2900	3	47
	8	20	42
	12	17	40
ZCQF40-32-160	5	32	24	3.5	40x32	3	150	2900	4	160
	8	30	48
	12	28	45
ZCQF50-40-125	8	22	35	3	50x40	1	180	2900	3	47
	12	20	42
	15	17	40
ZCQF50-40-160	8	32	24	3.5	50x50	3	150	2900	4	160
	12	30	48
	15	28	45
ZCQF50-40-200	8	47	24	3.5	50x40	3	150	2900	7.5	210
	12	45	35
	15	43	32
ZCQF50-40-250	8	72	20	4	50x40	3	150	2900	15	320
	12	70	26
	25	65	39
ZCQF65-50-160	15	32	40	4	65x50	3	200	2900	7.5	210
	25	30	55
	35	27	48
ZCQF65-50-200	15	47	30	4	65x50	3	180	2900	11	300
	25	45	42
	35	38	44
ZCQF65-50-250	15	72	30	4	65x50	3	180	2900	18.5	440
	25	70	41
	35	65	42
ZCQF80-65-160	35	32	54	4.5	80x50	3	150	2900	11	284
	50	30	58
	60	25	48
ZCQF580-50-200	35	47	45	4.5	80x50	3	180	2900	15	330
	50	45	53
	60	42	46
ZCQF80-50-250	35	72	45	5	80x50	3	180	2900	30	550
	50	70	50
	60	65	43
ZCQF100-80-160	65	32	54	6	100x80	3	250	2900	18.5	390
	100	30	60
	110	26	54
ZCQF100-80-200	65	46	48	6	100x80	3	250	2900	30	500
	100	45	55
	110	40	48

磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便。可廣泛用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體，以及循環水設備配套，過率機配套。特別是易漏，易燃，易爆液體的抽送，防爆電動機選用此泵則更為理想。

本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。

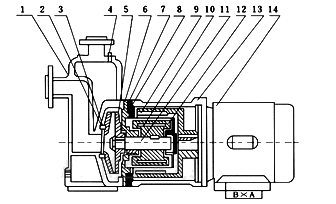

結構說明

1.泵體	2.靜環	3.動環	4.加水螺栓	5.葉輪	6.密封圈	7.隔板
8.隔離層	9.外磁鋼總成	10.內磁鋼總成	11.泵軸	12.軸套	13.聯接架	14.電機
